M46 ed M46A1 Patton

SCHEDA TECNICA

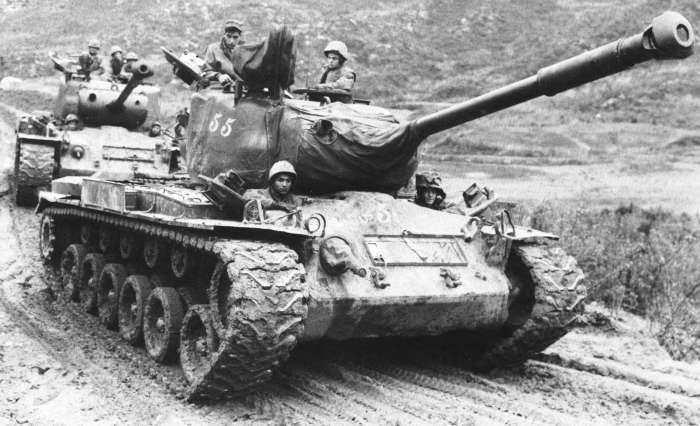

foto USMC

N.B.: il manuale americano riporta i dati del carro nel sistema di misura anglosassone in vigore agli inizi degli anni '50, essi sono stati convertiti nel sistema metrico decimale per renderli a noi pił leggibili

DATI GENERALI DEL CARRO

Denominazione ufficiale Medium Tank M46 (M46A1)
Armamento un cannone M3A1 da 90 mm su affusto M 73, due mitragliatrici cal. 0.50 tipo M2HB (Heavy Barrel), una mitragliatrice cal. 0.30 M1919A4
Equipaggio cinque uomini (capocarro, cannoniere, servente, pilota e mitragliere)
Motore Continental  modello AV-1790-5A (AV-1790-5B su M 46A1), 12 cilindri a V di 90°, raffreddato ad aria, accensione a magneti, potenza da 704 Hp (continuativa) a 810 Hp (spunto massimo), coppia massima di 210 Kgm a 2.200 giri/minuto. Peso a secco 1.137 Kg.
Trasmissione modello Cross-Drive CD-850-3 (CD-850-4 su M 46A1) a due marce avanti ed una indietro con convertitore di coppia
Sospensione a barre di torsione con ammortizzatori idraulici collegati ai primi due assi  ed agli ultimi due. Cingolo con dente guidacingolo centrale, ad 86 maglie aventi larghezza di 58 cm.
Lunghezza tratta a terra cingolo 3,78 ml sul cingolo sinistro e 3,87 ml. sul cingolo destro
Peso in ordine di combattimento 44.038 Kg.

DIMENSIONI

Lunghezza con cannone in posizione di trasporto (ore 6) 7,05 ml.
Lunghezza con cannone in posizione di fuoco (ore 12) 8,47 ml
Lunghezza dello scafo 6,35 ml.
Larghezza 3,50 ml.
Altezza sulla mitragliatrice di torretta 3,17 ml.
Luce libera 0,47 ml.
Pressione sul terreno 0,98 Kg./cmq

ARMAMENTO PRINCIPALE

Modello cannone M3A1 da 90 mm su affusto M73
Meccanismo di rotazione torretta elettro-idraulico (servizio) e manuale (emergenza)
Tempo minimo rotazione torretta di 360° 15 secondi
Meccanismo di elevazione cannone manuale
Elevazione da -10° a +20°
Rateo massimo di fuoco 8 colpi al minuto
Sistema di caricamento manuale
Stabilizzatore del tiro non previsto
Lunghezza cannone senza freno di bocca 4,50 ml.
Otturatore a scorrimento verticale
Meccanismo di fuoco a percussione
Spessore corazzatura scudo cannone 11,4 cm.
Lunghezza rinculo normale 33 cm., massima 35 cm.
Freno rinculo idraulico
Azionamento sparo elettrico (servizio) o manuale (emergenza)
Numero proiettili stivati a bordo 70

SISTEMI OTTICI

Visione diretta

Visione indiretta

Puntamento cannone telescopio M46 (T152) o T40, periscopio M10F indicatore di azimut M20, quadrante di elevazione M9 quadrante cannoniere M1
Capocarro 6 visori nella cupola periscopio M15A1
Cannoniere nessuno periscopio M10F
Pilota portello aperto periscopio M13
Mitragliere portello aperto periscopio M13
Servente al pezzo portello aperto periscopio M13

APPARATI RADIO ED INTERFONICI

Radio AN/GRC-3 o SCR 508 o SCR 528
Interfoni 5 stazioni RC-99 + sistema comunicazione interno/esterno AN/VIA-1

PRESTAZIONI VEICOLO

Velocitą 19,3 Km/h con marcia bassa, 48,3 Km/h con marcia alta, 19,3 Km/h in retromarcia
Velocitą massima 48 Km/h per brevi periodi, normale 32 Km/h.
Autonomia 128 Km
Guado 1,23 ml.
Pendenza max. superabile 60%
Gradino 116 cm.
Trincea 2,41 ml.
Rapporto potenza/peso 16 Hp/Ton.
Impianto elettrico 24 V
Numero delle batterie n. 4 da 12 V ciascuna

CORAZZATURA SCAFO

Tipo anteriore in acciaio omogeneo fuso, posteriore acciaio in lamiere, corazzature saldate elettricamente
Frontale superiore 10 cm. a 46°, inferiore da 7,6 cm a 8,8 cm posta a 53°
Laterale anteriore 7,6 cm. a 0°, posteriore 5 cm. a 0°
Posteriore superiore 5 cm, a 10°, inferiore 2 cm a 62°
Superiore 2,2 cm. 90°
Fondo anteriore 2,5 cm. a 90°, posteriore 1,3 cm. a 90°
CORAZZATURA TORRETTA
Tipo acciaio omogeneo fuso
Frontale 10,2 cm. a 0°
Laterale 7,6 cm. da 0° a 8°
Posteriore 7,6 cm. da 0° a 5°
Superiore 2,5 cm. a 90°
CAPACITA' SERBATOI CARBURANTE ED OLIO
Serbatoio benzina destro 454 litri
Serbatoio benzina sinistro 604 litri
Olio filtri carburatore 4 litri ciascuno (n. 2)
Olio motore 82  litri (M46), 73 litri (M46A1)
Olio trasmissione 104,5 litri
Olio motore ausiliare 4 litri
