COMPLESSO PORTACARRI ATC 81

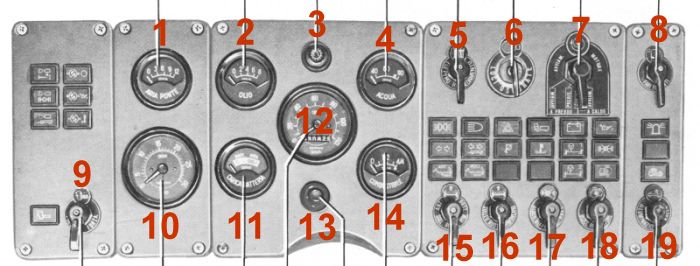

STRUMENTAZIONE PRINCIPALE ED INTERRUTTORI
| 1 | manometro pressione aria ponti posteriori | 2 | manometro pressione olio lubrificazione |
| 3 | attenuatore luce strumenti | 4 | termometro acqua |
| 5 | interruttore elettroriscaldatore | 6 | commutatore luci oscurate |
| 7 | commutatore avviamento motore e comando termoavviatore (avviamento motore caldo/freddo) | 8 | interruttore fari rotanti superiori |
| 9 | interruttore presa di forza verricelli | 10 | contagiri |
| 11 | indicatore carica batterie | 12 | tachimetro e contachilometri |
| 13 | pulsante prova generale lampade | 14 | indicatore livello gasolio |
| 15 | deviatore per sollevamento assi posteriori o anteriori semirimorchio con comandi separati | 16 | commutatore per sollevamento ruote semirimorchio |
| 17 | interruttore per blocco differenziali posteriori | 18 | interruttore per bloccaggio differenziale ripartitore del moto |
| 19 | interruttore illuminazione ralla |

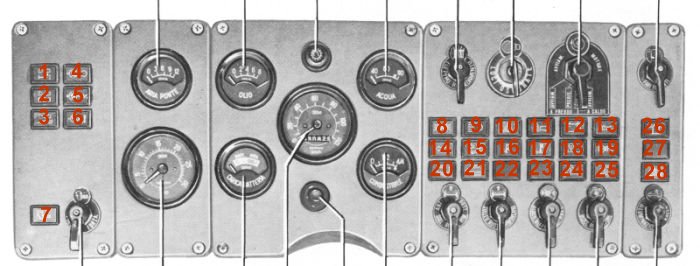

SEGNALAZIONI LUMINOSE
| 1 | indicatore ottico bassa pressione aria ponte anteriore | 2 | indicatore ottico bassa pressione aria ponti |
| 3 | indicatore ottico bassa pressione aria semirimorchio | 4 | indicatore ottico per convertitore di coppia inserito |
| 5 | indicatore ottico bassa pressione olio convertitore di coppia | 6 | indicatore ottico alta temperatura olio del convertitore di coppia |
| 7 | indicatore ottico per presa di forza inserita | 8 | indicatore ottico luci di posizione |
| 9 | indicatore ottico luci abbaglianti | 10 | indicatore ottico inserimento luce emergenza |
| 11 | indicatore ottico per ribaltamento cabina | 12 | indicatore ottico per insufficiente carica alternatore |
| 13 | indicatore ottico bassa pressione olio motore | 14 | indicatore ottico direzione motrice |
| 15 | indicatore ottico direzione semirimorchio | 16 | indicatore ottico bassa pressione aria freno a mano |
| 17 | indicatore ottico alta temperatura acqua raffreddamento | 18 | indicatore ottico pompa idroguida n. 1 |
| 19 | indicatore ottico differenziali posteriori bloccati | 20 | indicatore ottico sollevamento asse anteriore semirimorchio |
| 21 | indicatore ottico sollevamento asse posteriore semirimorchio | 22 | tappo |
| 23 | tappo | 24 | indicatore ottico pompa idroguida n. 2 (pompa emergenza) |
| 25 | indicatore ottico differenziale ripartitore bloccato | 26 | indicatore ottico fari rotanti |
| 27 | tappo | 28 | indicatore ottico faro illuminazione ralla |
