COMPLESSO PORTACARRI ATC 81 - pag. 3

IL SUPPORTO DELLA MITRAGLIATRICE

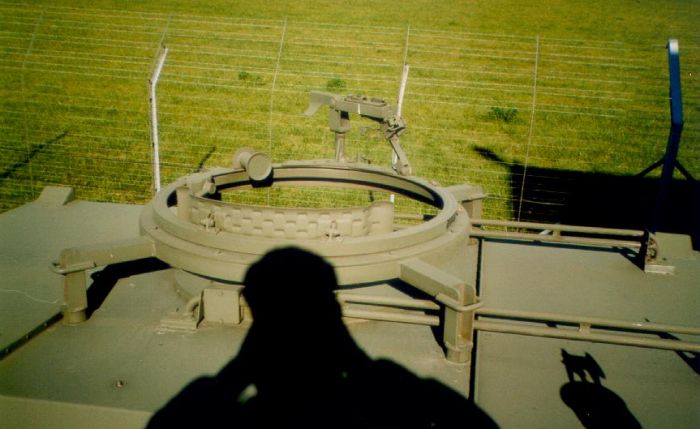

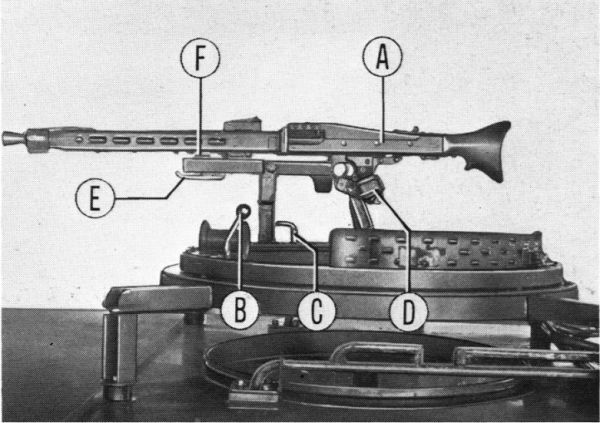

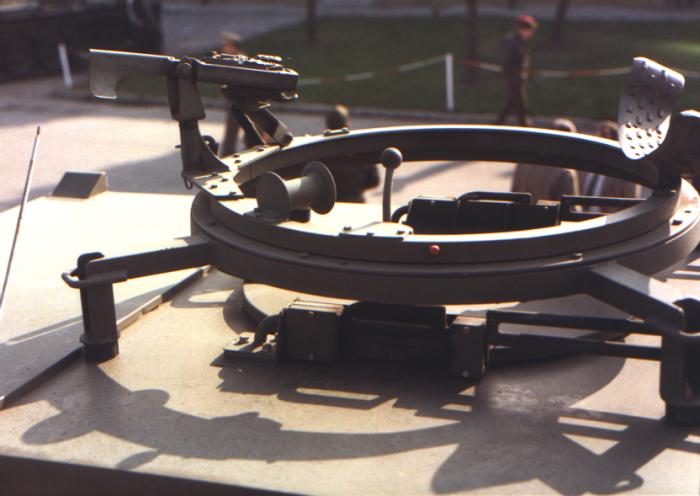

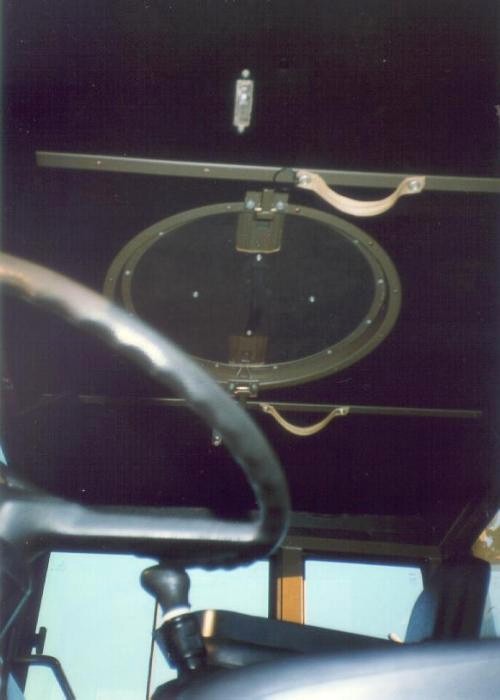

Sulla sommità della cabina è presente il portaarma per la classica mitragliatrice MG 42/59. L'accesso all'arma avviene tramite una botola apribile posta al centro della cabina.

IL GRUPPO VERRICELLI

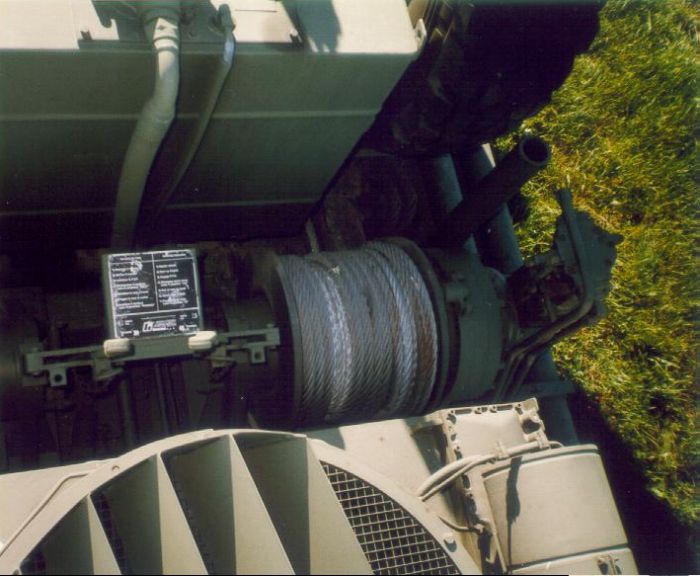

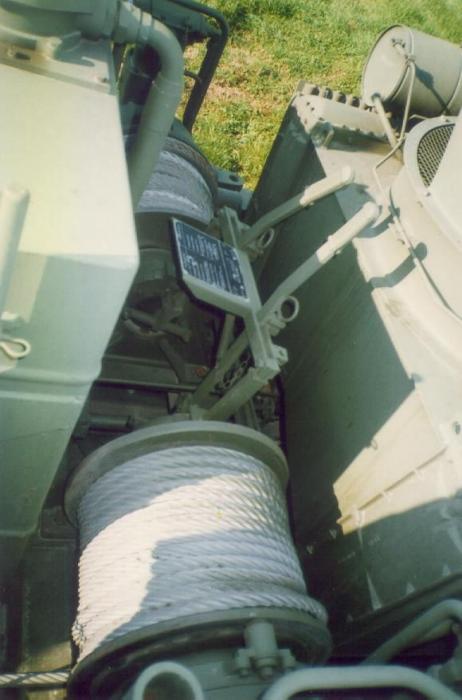

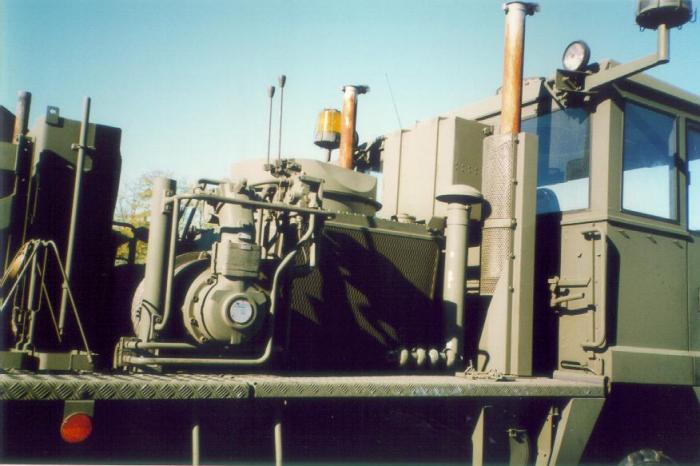

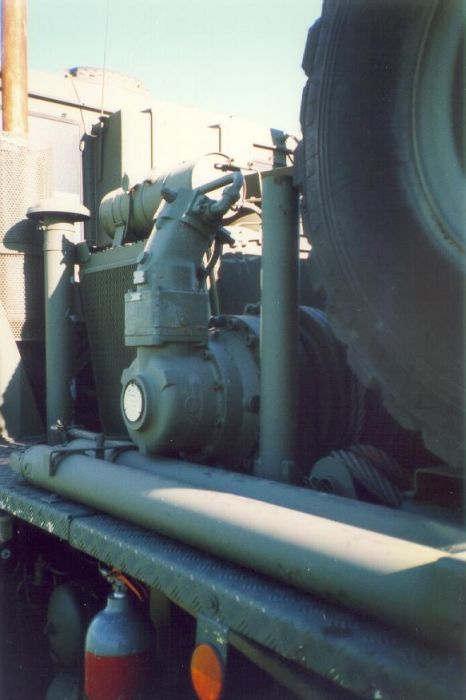

Tra il gruppo radiatori e la ralla sono presenti i due verricelli a funzionamento idraulico, indipendenti tra loro e comandati da una pompa doppia azionata dall'apposita presa di forza situata sul cambio. I comandi dei verricelli sono posti su di una plancia di comando posta subito davanti ai verricelli stessi mentre tutto il sistema è posto su di un telaio indipendente imbullonato al telaio principale del trattore. Il circuito di alimentazione del fluido idraulico è sdoppiato al fine di permettere, in caso di avaria di un verricello, l'utilizzo in emergenza dell'altro. Apposite elettrovalvole consentono il bilanciamento del tiro tra i due verricelli sia con tiro congruente in fase di carico del veicolo assistito, sia con tiro contrapposto in fase di scarico. Le funi sono guidate sia sul trattore che sul semirimorchio da appositi guidafuni dotati di dispositivo automatico di messa in tensione. Lo sforzo massimo di trazione è di 20.000 Kg per ciascun verricello.

I GRUPPI PNEUMATICI

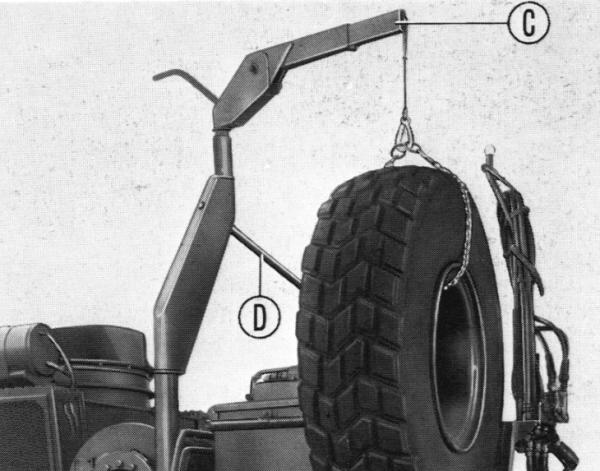

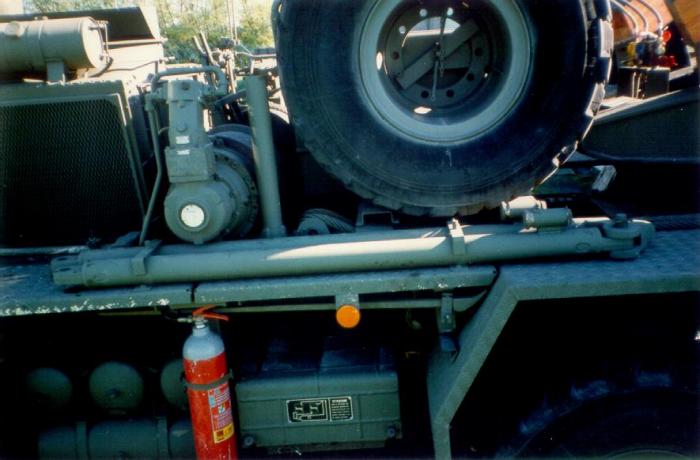

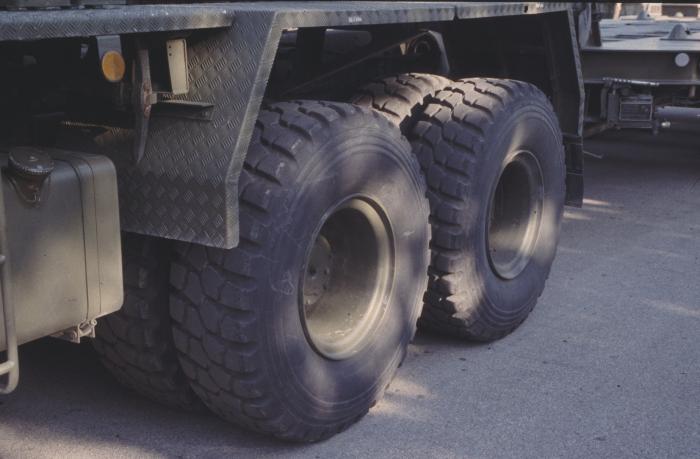

Il trattore monta ruote di misura 14.00-R20. Tutte le ruote sono dotate di freni a tamburo con comando pneumatico, mentre il freno di stazionamento agisce sul tandem posteriore tramite dei cilindri a molla. Il suo azionamento comanda automaticamente anche la frenatura del semirimorchio. Dato il peso delle ruote, per lo scaricamento della ruota di scorta è previsto l'uso di un'apposita gruetta.

EQUIPAGGIAMENTI SPECIALI

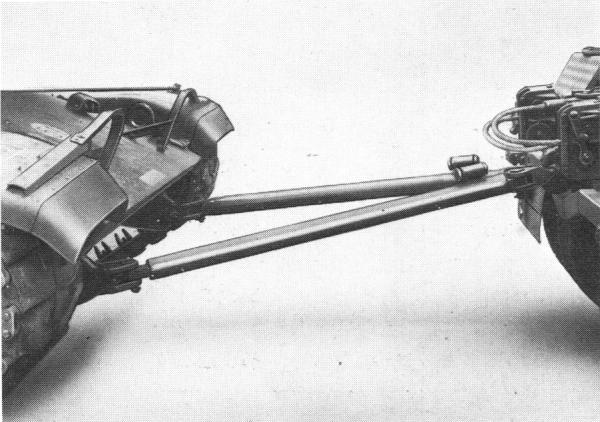

Sul trattore è montata la barra di traino che permette il traino di veicoli corazzati in avaria.
