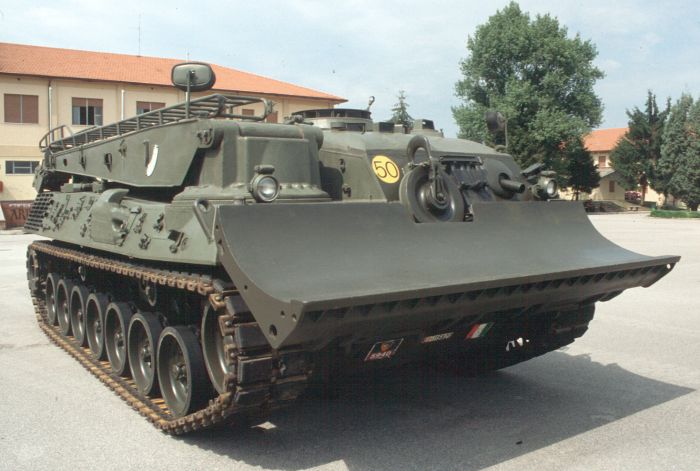

Carro pioniere (Leopard)
"Pionierleopard"

SCHEDA TECNICA


DATI GENERALI DEL CARRO

Denominazione ufficiale Carro pioniere (Pionier Panzer) "Pionierleopard"
Equipaggio quattro uomini (capocarro, pilota/operatore sistemi speciali, due artieri)
Motore MTU (Motoren und Turbinen Union) modello MB 838 CaM 500 turbocompresso a 10 cilindri a V di 90░, potenza massima di 830 cv a 2.200 giri/min. e coppia massima di 286 Kgm a 1.540 giri/min.
Trasmissione a quattro marce avanti e due indietro con convertitore di coppia e dispositivo di sterzata.
Sospensione a barre di torsione con ammortizzatori idraulici. Cingolo con dente guidacingolo centrale, ad 84 maglie aventi larghezza di 55 cm.
Peso in ordine di combattimento 40.800 Kg.

DIMENSIONI

Lunghezza con vomere sollevato e gru in posizione di riposo 7,98 ml.
Larghezza 3,25 ml.
Altezza 2,695 ml.
Altezza con motore di riserva sul cofano 3,20 ml.
Luce libera 0,44 ml.
Pressione sul terreno 0,85 Kg./cmq
Peso trasmissione e motore 4.540 Kg.
Larghezza del vomere 3,20 ml. estensibile tramite due elementi aggiuntivi a 3,75 ml.
ProfonditÓ massima di scarifica 0,40 ml.
Diametro trivella 0,70 ml.
ProfonditÓ massima di trivellazione 2,00 ml.

PRESTAZIONI GRU

carico consentito sbraccio dal centro della base rotante

altezza del gancio

settore di rotazione

appoggio a terra del vomere

Fino a 5 t. 5,30 ml. fino a 1,00 ml. 200░ no
Fino a 7 t. 4,80 ml. 2,00 ml. 270░ no
Fino a 13 t. 3,30 ml. 5,25 ml. 270░ si
Fino a 20 t. 2,00 ml. 5,85 ml. 0░ si
VERRICELLO PRINCIPALE
Sforzo di trazione allo strato inferiore d'avvolgimento del cavo, in 1^ marcia e con cavo singolo 35 t.
Sforzo di trazione allo strato superiore d'avvolgimento del cavo, in 1^ marcia e con cavo singolo 20 t.
VelocitÓ di svolgimento nella parte centrale del cavo, in 2^ marcia con regime motore a 2.200 giri/min. 22 ml./min.
VelocitÓ di avvolgimento nella parte centrale del cavo, in 2^ marcia con regime motore a 2.200 giri/min. 44 ml./min.
VelocitÓ di avvolgimento nella parte centrale del cavo, in 1^ marcia con regime motore a 2.200 giri/min. 14 ml./min.
Diametro del cavo 33 mm
Lunghezza del cavo 90 ml.

PRESTAZIONI VEICOLO

VelocitÓ minima in 1^ marcia avanti, con convertitore sbloccato, al minimo 4 Km/h
VelocitÓ massima in 2^ retromarcia 24 Km/h con motore a regime di 2.200 giri/min.
VelocitÓ massima di sbancamento e trazione 8 Km/h
VelocitÓ massima 62 Km/h con motore a regime di 2.200 giri/min.
Autonomia 800 Km su strada
Guado 1,20 ml. senza preparazione, 3,00 ml. con preparazione
Pendenza max. longitudinale superabile 60 %
Pendenza max. trasversale superabile 30 %
Gradino 100 cm.
Trincea 300 cm.
Rapporto potenza/peso 20,85 cv/t.
Impianto elettrico 24 V
Raggio di rotazione del carro sul posto 4,96 ml.
Consumo di gasolio su strada 165 lt/100 km
Consumo di gasolio fuoristrada 300 lt/100 km
Sforzo massimo di trazione al gancio in 1^ marcia 39 t.
