Sequenza di caricamento e messa in batteria

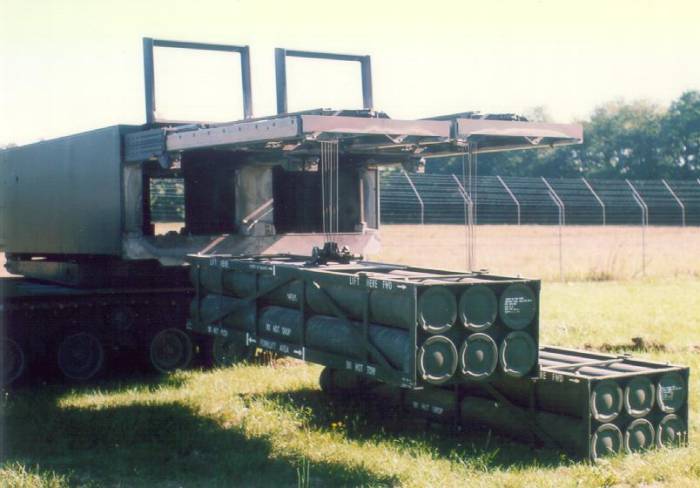

Inizio sequenza di caricamento. Allineamento del lanciatore davanti ai due pallets dei razzi predisposti a terra dall'unitÓ responsabile dell'approvvigionamento delle munizioni. Sollevamento della protezione anteriore dei due bracci delle gru ed estensione dei bracci stessi. Aggancio del primo pallet sul suo centro di gravitÓ ed inizio del sollevamento.


Allineamento automatico del pallets sul braccio estensibile delle gru di sollevamento

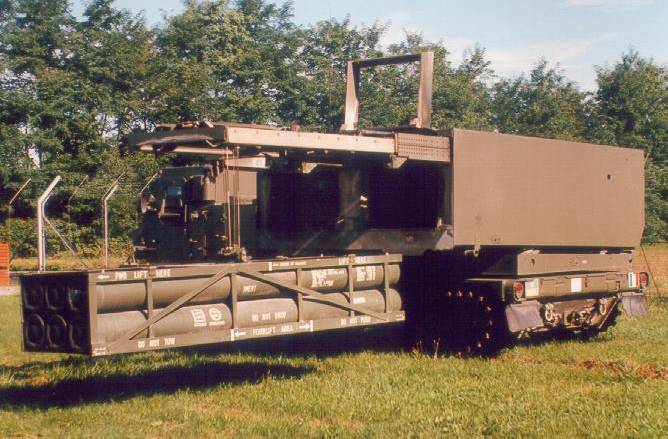

Aggancio del pallet alla struttura del lanciatore e successivo arretramento fino alla posizione definitiva all'interno del lanciatore.
Blocco manuale del pallet caricato. Inizio delle operazione di caricamento del secondo pallet.

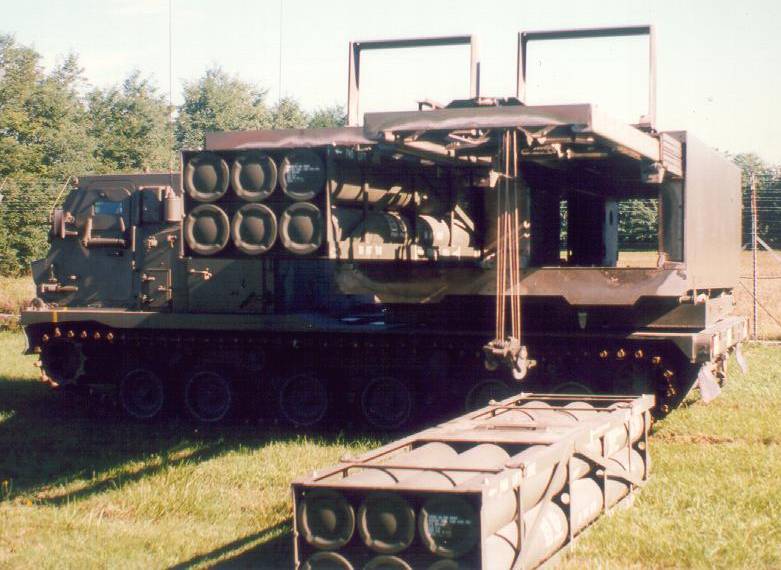

Aggancio del secondo pallet.


Sollevamento del secondo pallet.

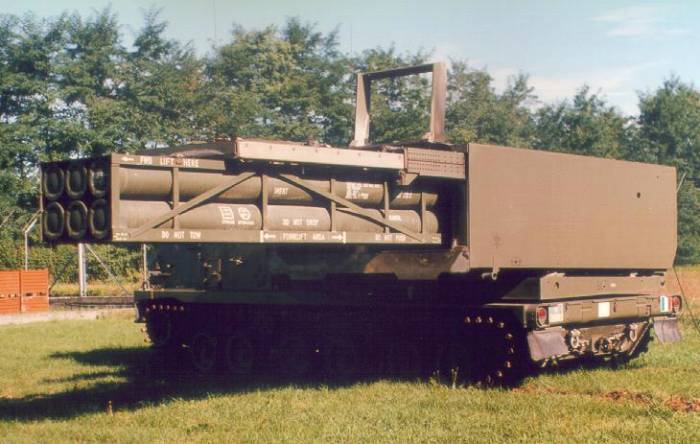

Allineamento e blocco del secondo pallet.

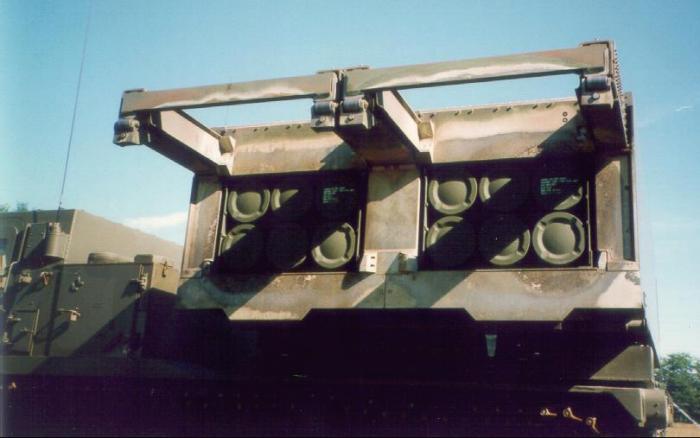

Arretramento del secondo pallet all'interno del lanciatore e suo blocco. Fine sequenza di caricamento.


Posizionamento in batteria dell'MLRS
