MLRS: lo scafo

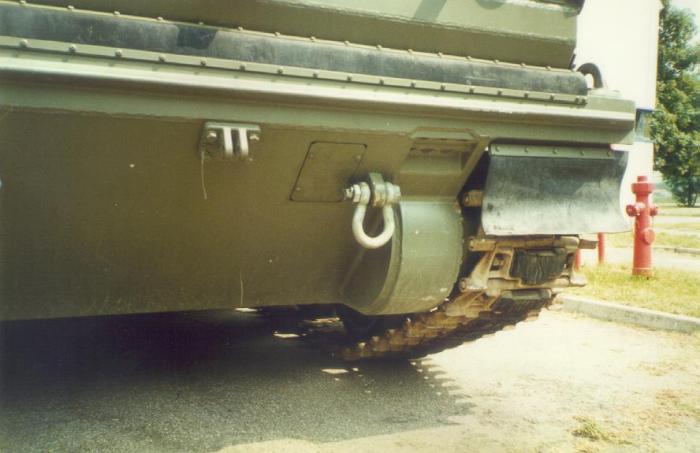

La parte anteriore dello scafo con uno dei ganci di traino nel tipico disegno adottato dall'US Army. Si noti anche la guarnizione i gomma nera a protezione della cerniera di rotazione della cabina.

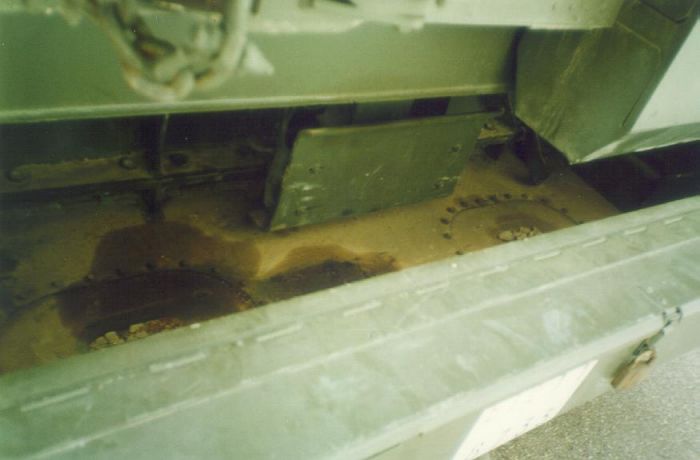

La parte posteriore dello scafo anche qui con i soliti ganci di traino. Si noti anche nella foto a destra la tipica protezione della presa elettrica di comando dei freni e delle luci del rimorchio.

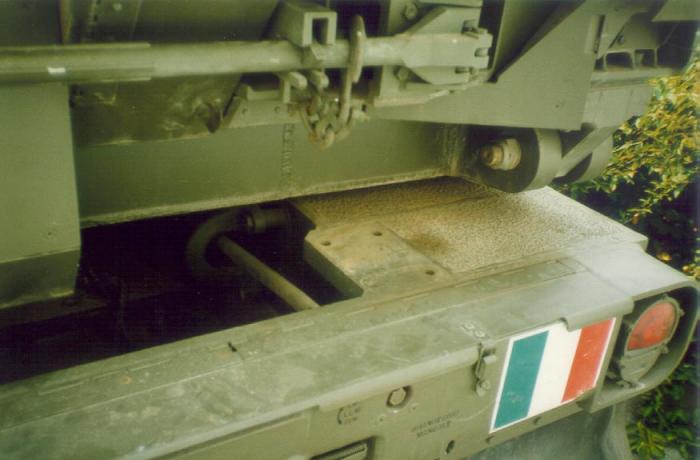

La struttura posteriore del veicolo semovente cotituita da dei robusti longheroni.




I fanali posteriori sono quelli standard in uso presso l'US Army ed a normativa per la circolazione sulle strade americane. Sono caratterizzati da una luce superiore rossa utilizzata come freno, luce di posizione  e freccia, e da una luce oscurata inferiore per la marcia in ambiente oscurato.

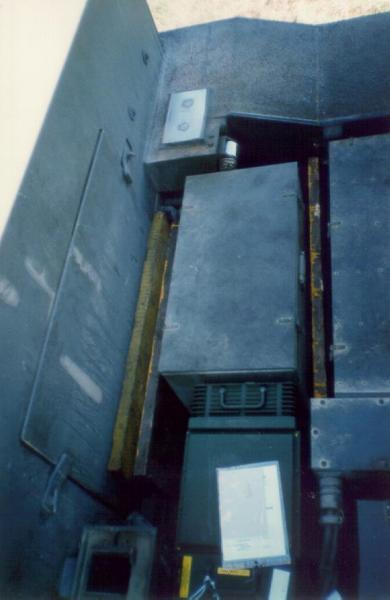

Alcune immagini della zona superiore dello scafo nell'area posta tra il vano motore e la base del lanciatore.
