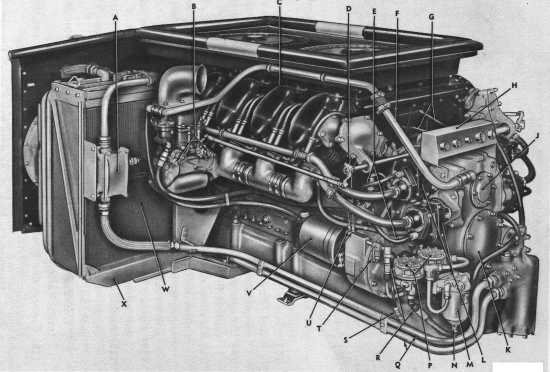

CONTINENTAL AV-1790-5B

LATO DESTRO


LEGENDA

A controllore ventola raffreddamento olio motore M filtro benzina
B connettori cavi controllo dispositivo arricchimento miscela N valvola drenaggio filtro benzina
C bancata cilindri P pompa benzina
D collegamento acceleratore Q linea adduzione olio motore al radiatore
E cavo collegamento magnete/sovralimentatore corrente R linea carburante pompa/carburatore
F linea sfiato scatola ingranaggi comando magneti S linea alimentazione carburante
G collegamento controllore automatico dei giri T filtro linea alimentazione carburante
H scatola collegamento impianto elettrico motore U linea alimentazione carburante ai cilindri
J coperchio supporto cuscinetti albero comando magneti V motorino avviamento
K coperchio ispezione albero comando magneti W radiatore raffreddamento olio motore
L magnete Z supporto radiatore
