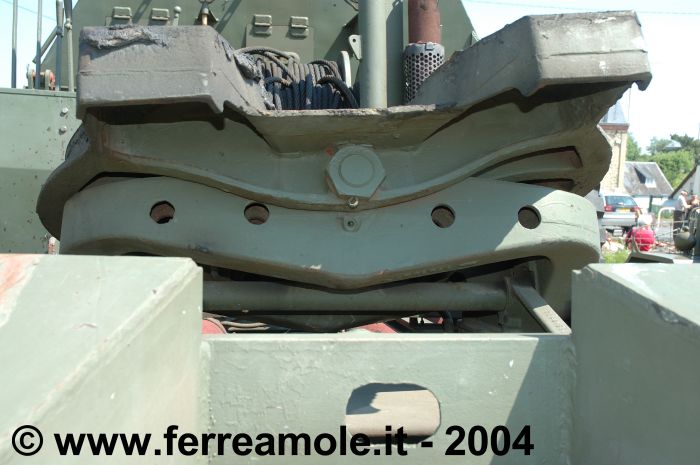

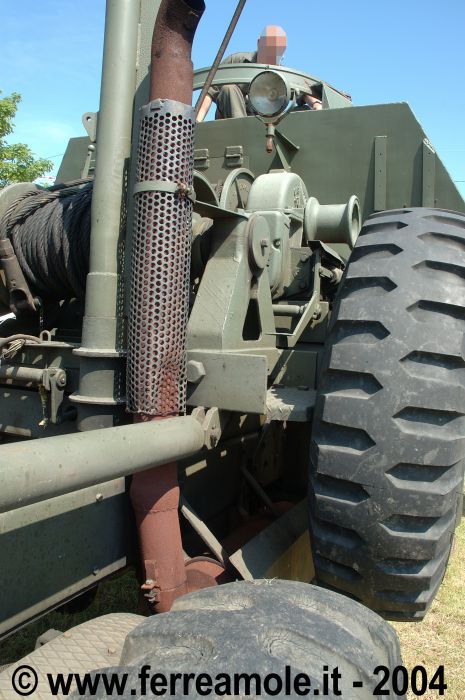

Questa immagine della zona anteriore permette di intravedere il cabestano del verricello anteriore e parte del gigantesco asse anteriore. Il verricello anteriore era previsto, più che per il recupero dei veicoli, per assistere il portacarri nelle operazioni in terreni particolarmente difficili. Infatti era previsto che il avo  venisse ancorato e poi utilizzato dallo stesso trattore per il suo traino. L'asse anteriore era privo di freni che erano installati solo sugli assi posteriori e sul semirimorchio.

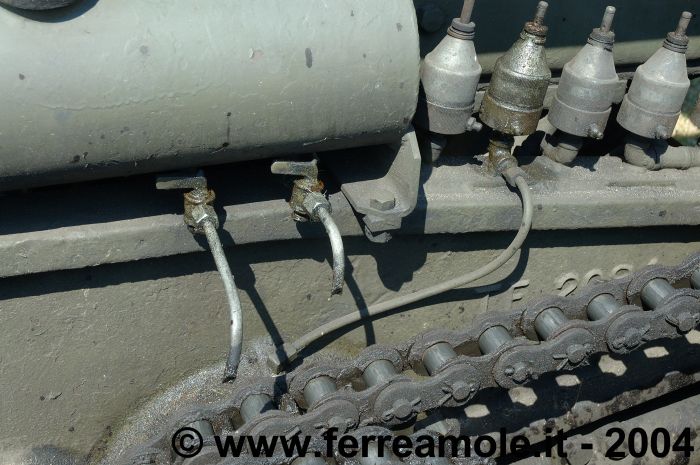

La lubrificazione del tandem posteriore avveniva su ciscun lato tramite un serbatoio d'olio che permetteva un continuo gocciolare sulle catene della trasmissione e cinque ingrassatori automatici collegati tramite delle tubazione ai componenti meccanici. L'asta sopra ogni ingrassatore indica il livello del grasso al suo interno. L'ingrassatore è pieno quendo l'asta è completamente alzata.

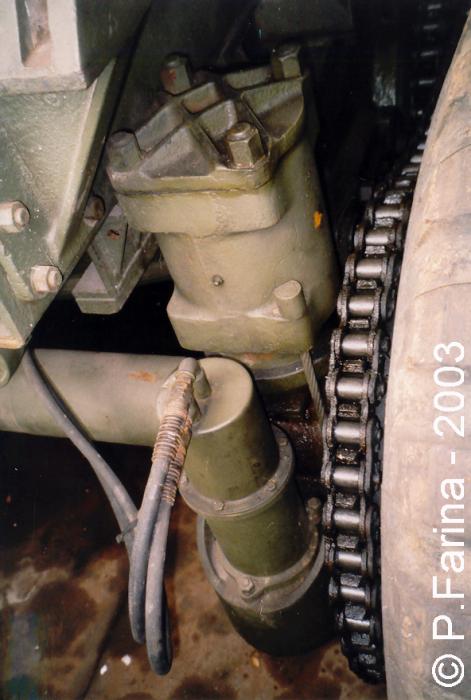

a12.jpg (43902 byte) La sommità dell'ammortizzatore idraulico.

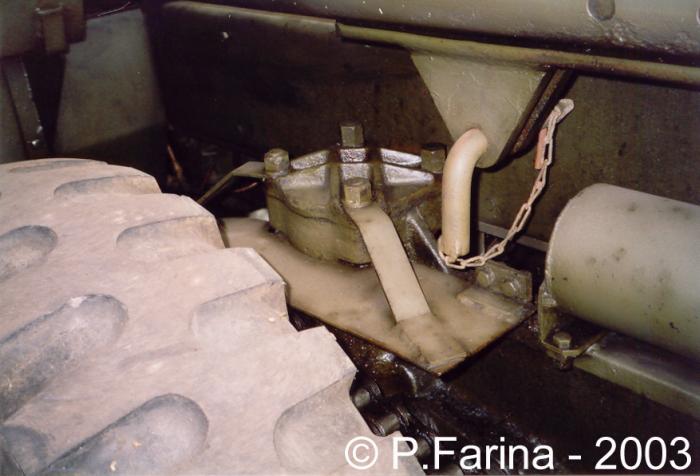

a02.jpg (52079 byte) Uno dei due serbatoio d'aria per l'impianto freni posto all'interno del telaio.

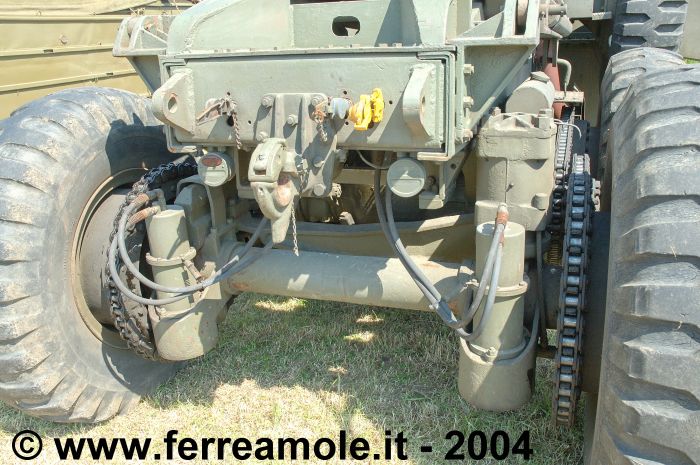

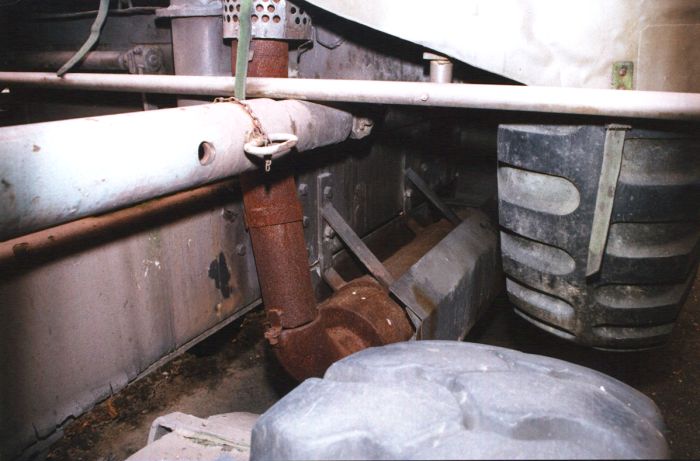

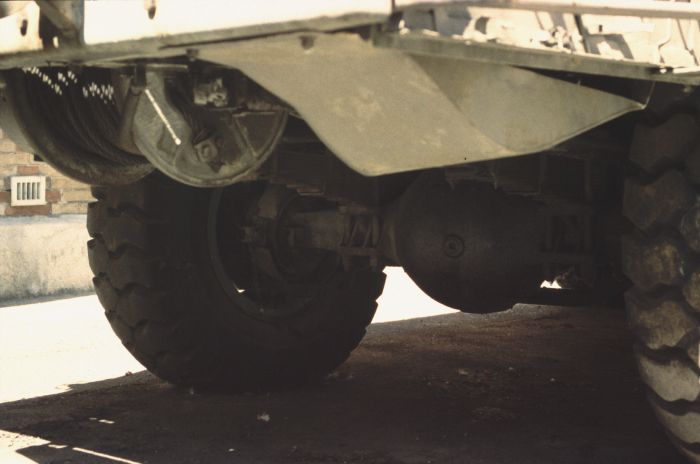

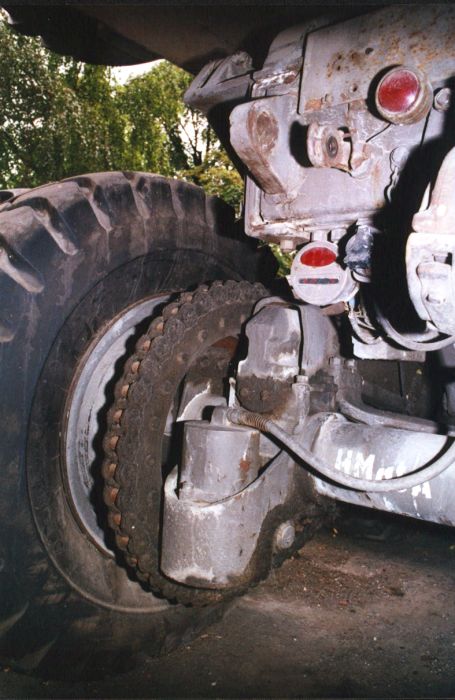

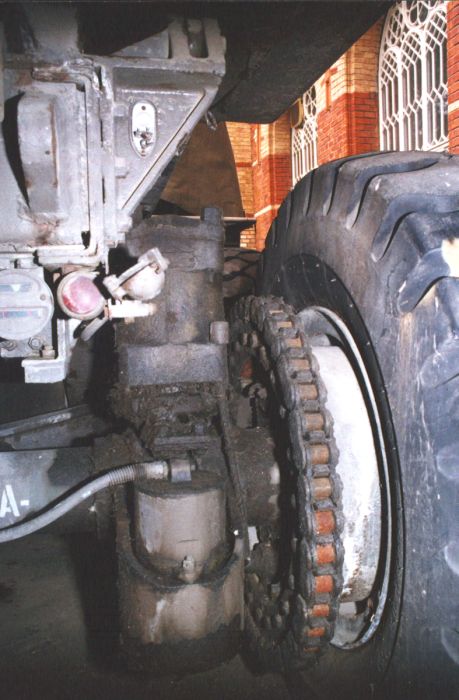

Tre immagini delle ruote posteriori e del sistema di sospensione del terzo asse. Il treno posteriore era quindi dotato di un solo differenziale montato centralmente. Si noti che il soffietto dei freni ha un solo tubo di immissione nell'esemplare di Vienna e due in quello di Parigi.




La parte posteriore del telaio del trattore M25 con il gancio di traino.

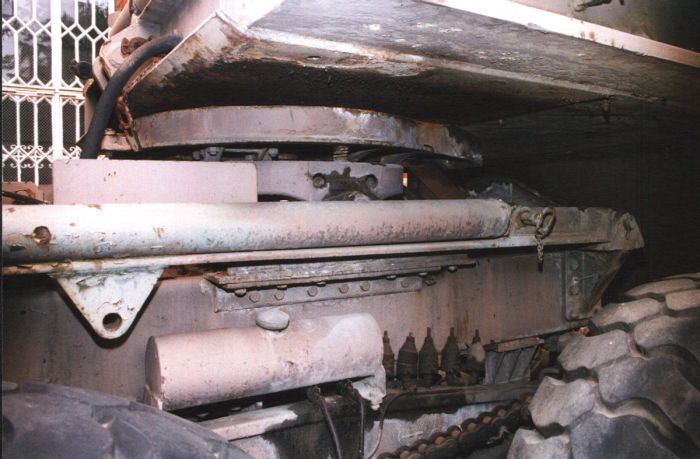

Particolare del silenziatore e del tubo di scarico.

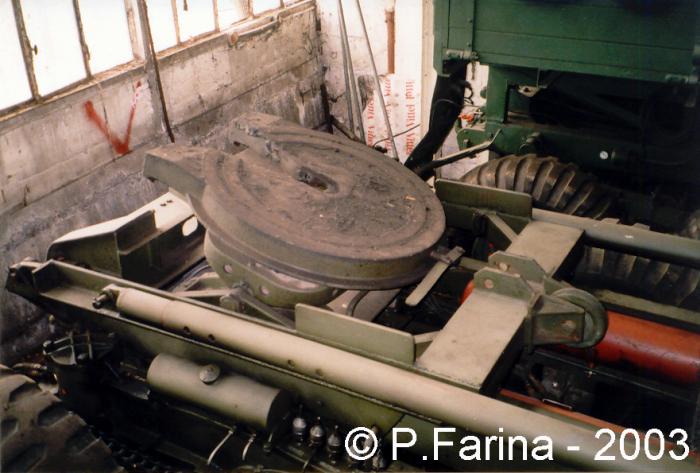

Tre immagini della ralla (fifth wheel).
