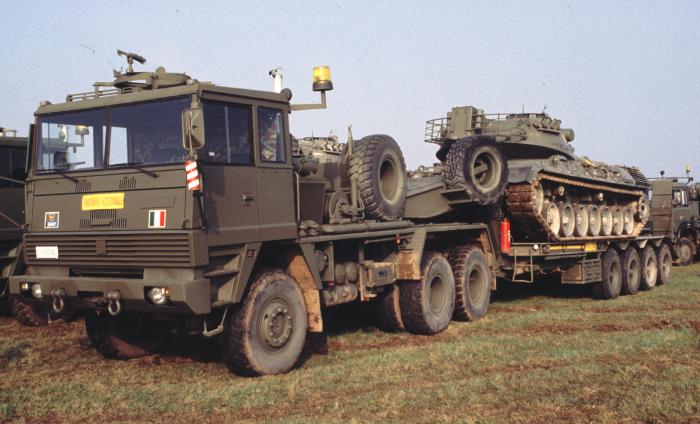

COMPLESSO PORTACARRI ATC-81

SCHEDA TECNICA




DATI GENERALI DEL VEICOLO
Denominazione ufficiale complesso autoarticolato per trasporto mezzi cingolati, macchine e materiali vari ATC-81 6x6/8
Costruttore IVECO Difesa Spa di Bolzano (trattore modello FIAT/IVECO 6623.G.30023.00-320 PTM 45), Bartoletti Spa di Forlì (semirimorchio modello TCS 50 B.O.)
Equipaggio quattro uomini (conduttore, capomacchina, due carristi)
Motore

FIAT 8282.22.003 con otto cilindri a V di 90°, ciclo diesel con iniezione diretta e dotato di turbocompressore. Cilindrata totale di 17.170 cm3 con rapporto di compressione 15,5:1. Potenza massima erogabile di 450 CV (331 Kw) a 2.400 giri/min., coppia massima di 183 kgm (1.795 Nm) a 1.200 giri/min. Raffreddamento a liquido.
Convertitore di coppia

composto da un convertitore di coppia e da due frizioni. La prima, con funzioni di bloccaggio e ad inserimento automatico, è situata a monte del convertitore e permette il collegamento diretto del cambio al motore con l'esclusione del convertitore stesso, dando così la possibilità di utilizzare il cambio in modo manuale. La seconda, di distacco, permette l'uso sul veicolo di un cambio meccanico anziché automatico. Il comando del convertitore è pneumatico, mentre quelli delle frizioni sono rispettivamente idraulico ed idropneumatico. Il convertitore dispone anche del meccanismo che consente il massimo sfruttamento della moltiplica di coppia (kick-down) e di frenatura idraulica del veicolo (retarder).
Trasmissione

cambio-ripartitore modello ZF 4S-150 GPA dotato di:
- cambio manuale a quattro rapporti avanti + una retromarcia con riduttore meccanico a comando pneumatico. Disponibili in totale 8 marce avanti e 2 indietro.
- ripartitore meccanico del moto a tre assi in cascata con ingranaggi elicoidali. Rapporto di ripartizione 1:3,35 tra asse anteriore e tandem posteriore realizzato con ruotismo epicicloidale e bloccabile tramite comando elettropneumatico. Rapporto di riduzione sugli assi di 1:8,273 (1: 2,666 e 2,647 sulla riduzione conica centrale, 1:3,103 sulla riduzione epicicloidale laterale).
Impianto freni servoassistito ad aria compressa (servizio ed emergenza), meccanico con freni a molla (stazionamento), elettropneumatico sul convertitore di coppia. Freno motore a comando elettropneumatico. Dispositivo di anticipazione della frenata per il semirimorchio.
Impianto elettrico a 24 V con quattro batterie da 90 Ah, generatore da 1.200 W-28 V. L'impianto è dotato di dispositivo per la soppressione delle interferenze radio.
Dispositivo di sterzo modello ZF 8044 a circolazione di sfere con servoassistenza idraulica e pompa  d'emergenza collegata alle ruote anteriori per mantenere la servoassistenza anche con motore in avaria. Rapporto 1:23,5.

DIMENSIONI
Lunghezza 17,52 ml. (complessiva), trattore 7,42 ml., semirimorchio 12,42 ml. con rampe abbassate.
Larghezza 2,80 ml. (trattore) e 3,15 ml. (semirimorchio)
Altezza trattore 2,996 ml. alla sommità della cabina, 3,335 ml. a filo dei fari rotanti.
Altezza semirimorchio 2,990 ml. alla sommità della ruota di scorta.
Altezza pianale di carico 1,225 ml.
Larghezza rampe di carico da 2,10 ml. a 2,55 ml.
Luce libera con veicolo a pieno carico 0,35 ml. (trattore) e 0,25 ml. (semirimorchio)
Passo trattore 3,60 ml. + 1,38 ml. (tandem posteriore)
Carreggiata trattore 1,985 ml. (anteriore) e 1,970 ml. (posteriore)
Carreggiata semirimorchio 2,70 ml.
Modello ralla JOST JSK 38 G con perno da 3" 1/2
Inclinazione longitudinale ralla 20° posteriormente e 23° anteriormente
Inclinazione trasversale ralla 7° su entrambi i lati
Altezza ralla 1,641 ml.
Avanzamento ralla 0,90 ml.
Ganci di traino tipo STANAG 4101 da 35 ton. posteriormente e da 36 ton anteriormente
Peso in ordine di combattimento (con complesso scarico) 29.800 Kg. di cui 14.800 del trattore e 15.500 del semirimorchio
Portata semirimorchio 50.000 Kg.
Ripartizione del peso del semirimorchio 20.000 Kg. sulla ralla e 45.500 Kg. sugli assali
Peso massimo ammissibile senza riduzione di velocità 80.000 Kg.
Angolo salita rampe posteriori 18°
Dimensioni pneumatici e numero 14.00-R20, 18 pneumatici + 3 di scorta

VERRICELLI
Numero verricelli due (entrambi sul trattore)
Tiro massimo (sul primo strato d'avvolgimento della fune) 20.000 Kg. per ciascun verricello
Diametro del tamburo 290 mm.
Lunghezza del tamburo 340 mm.
Diametro della fune 24 mm
Lunghezza della fune 50 ml.

PRESTAZIONI VEICOLO
Velocità massima 64 Km/h
velocità minima 4,70 Km/h con bypass del convertitore di coppia

Velocità massima nelle singole marce in Km/h
Ridotta Normale
Prima 8,00 10,90
Seconda 14,70 18,70
Terza 28,20 37,20
Quarta 50,30 64,20
Guado senza preparazione 1,20 ml.
Pendenza max. superabile 30% (longitudinale), 20% (trasversale)
Raggio di sterzata 9,50 ml. sia a destra che a sinistra
Autonomia > 400 Km. alla velocità di 35 Km/h
CAPACITA' SERBATOI CARBURANTE ED OLIO
Serbatoio gasolio 500 litri
Radiatore acqua 125 litri
Olio motore 28 litri
Olio frizione 0,75 Kg.
Olio convertitore di coppia 22 litri
Olio cambio e riduttore 20,50 litri
Olio rinvio centrale del moto 17 litri
Olio differenziale anteriore 4 litri
Olio differenziale posteriore 15 litri
Scatole dei verricelli 4,70 litri
Idroguida 1,80 litri
